Commutator para sa Mga Power Tool: Ang Maliit na Bahagi sa Likod ng Maaasahang Pagganap ng Motor

Kapag ang mga tao ay gumagamit ng mga power tool gaya ng mga electric drill, angle grinder, saws, at polishing machine, kadalasang nakatuon sila sa lakas ng motor, bilis, at tibay. Gayunpaman, sa loob ng maraming brushed electric motors, ang isang maliit na bahagi ay gumaganap ng isang kritikal na papel sa pag-convert ng elektrikal na enerhiya sa mekanikal na paggalaw - angCommutator para sa Power Tools. Kahit na ang isang commutator ay isang maliit na bahagi lamang ng pagpupulong ng motor, ang disenyo nito ay direktang nakakaapekto sa kahusayan ng motor, katatagan ng pagpapatakbo, antas ng ingay, at buhay ng serbisyo. Sa mga industriya na nangangailangan ng high-speed rotating equipment, ang paggawa ng commutator ay nagsasangkot ng tumpak na engineering, pagpili ng materyal, at mahigpit na kontrol sa kalidad.

Ano ang Commutator para sa Power Tools?

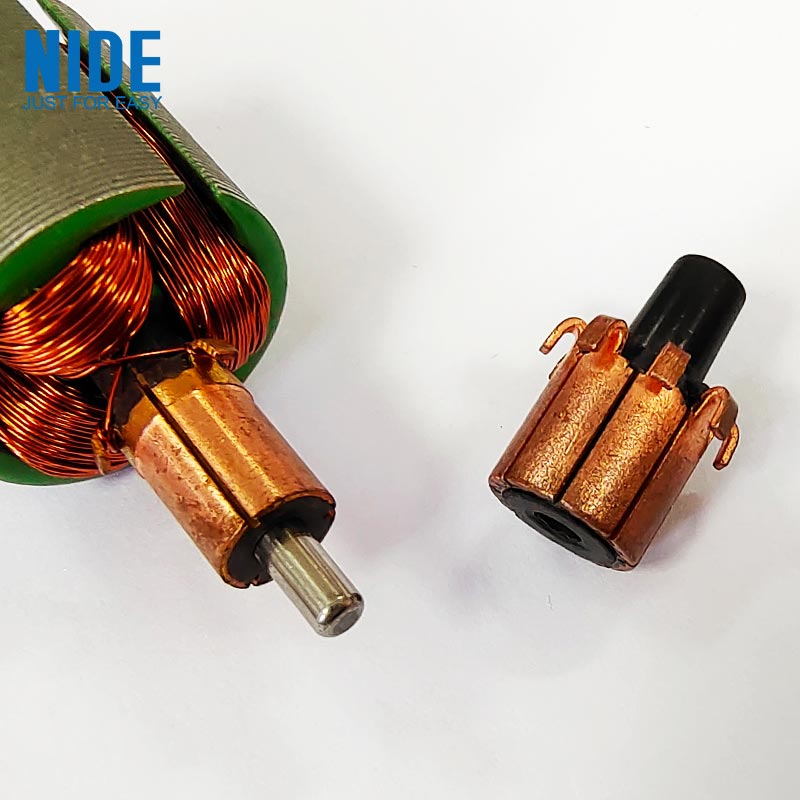

A Commutator para sa Power Toolsay isang umiikot na electrical switching component na ginagamit sa brushed DC motors at universal motors. Ang pangunahing pag-andar nito ay upang kontrolin ang direksyon ng kasalukuyang dumadaloy sa pamamagitan ng mga windings ng motor, na nagpapahintulot sa rotor ng motor na magpatuloy sa pag-ikot. Ang isang karaniwang commutator ay binubuo ng:

Component	Function
Mga Segment ng Copper	Magsagawa ng electrical current sa pagitan ng mga brush at rotor windings
Materyal na Pagkakabukod	Pinaghihiwalay ang mga indibidwal na mga segment ng tanso nang elektrikal
Pangunahing Istruktura	Nagbibigay ng mekanikal na suporta para sa umiikot na operasyon
Mga Terminal ng Koneksyon	Ikinokonekta ang commutator sa mga windings ng motor

Sa panahon ng operasyon, ang mga carbon brush ay nakikipag-ugnayan sa umiikot na ibabaw ng commutator upang ilipat ang elektrikal na enerhiya sa motor.

Bakit Mahalaga ang Commutator sa Power Tool Motors?

Ang isang power tool na motor ay nagpapatakbo sa ilalim ng hinihingi na mga kondisyon: Mataas na bilis ng pag-ikot Madalas na pagsisimula at paghinto Mabibigat na mekanikal na pagkarga Patuloy na panginginig ng boses Dapat mapanatili ng commutator ang stable na electrical contact sa mga kondisyong ito. Ang isang mahusay na idinisenyong commutator ay tumutulong sa pagpapabuti: kahusayan ng motor Katatagan ng pag-ikot Electrical conductivity Buhay ng pagpapatakbo ng tool Kung hindi pantay ang pagsusuot ng ibabaw ng commutator, maaari itong humantong sa mga problema tulad ng: Nadagdagang sparks Nabawasan ang lakas ng motor Labis na pagbuo ng init Pinaikling buhay ng brush

Isang Lihim sa Industriya: Ang Kalidad ng Ibabaw ng Commutator ay Higit na Mahalaga kaysa sa Hitsura Nito

Ang isang commutator ay maaaring magmukhang isang simpleng bahagi ng tanso, ngunit ang kondisyon ng ibabaw nito ay napakahalaga. Ang mga tagagawa ng motor ay binibigyang pansin ang: Katumpakan ng segment Kagaspangan sa ibabaw Katumpakan ng roundness Insulation spacing Kahit na ang maliliit na pagkakaiba sa pagmamanupaktura ay maaaring makaapekto sa: Makipag-ugnayan sa katatagan gamit ang mga carbon brush Elektrisidad na paglaban Pagbuo ng init Para sa mga high-speed power tool, ang isang maliit na kawalan ng timbang sa umiikot na bahagi ay maaaring lumikha ng panginginig ng boses at mabawasan ang pagganap ng motor.

Mga Materyales na Ginamit sa Power Tool Commutators

Tinutukoy ng kumbinasyon ng materyal ng isang commutator ang electrical at mechanical performance nito.

Mga Segment ng Copper

Ang tanso ay karaniwang ginagamit dahil sa: Mataas na electrical conductivity Magandang thermal performance Angkop na mga mekanikal na katangian

Mga Materyales ng Insulation

Pinipigilan ng pagkakabukod sa pagitan ng mga segment ng tanso ang mga electrical short circuit. Kasama sa mga karaniwang materyales ang: Mica Mataas na temperatura insulating compounds

Mga Espesyal na Materyales ng Alloy

Ang ilang mga application ay gumagamit ng mga tansong haluang metal upang mapabuti: Magsuot ng pagtutol Lakas ng mekanikal Mataas na bilis ng pagganap

Ang Proseso ng Paggawa sa Likod ng Power Tool Commutator

Ang paggawa ng maaasahang commutator ay nangangailangan ng ilang proseso ng katumpakan.

Pagbuo ng Copper Segment

Ang mga piraso ng tanso ay hinuhubog sa tumpak na mga segment ayon sa mga kinakailangan sa disenyo ng motor.

Paghuhulma at Pagpupulong

Ang mga segment ng tanso ay naayos na may mga materyales sa pagkakabukod upang lumikha ng isang kumpletong umiikot na istraktura.

Machining at Surface Finishing

Ang ibabaw ng commutator ay tumpak na naproseso upang matiyak na: Tamang diameter Makinis na contact surface Matatag na pag-ikot

Pagsubok

Maaaring kabilang sa mga inspeksyon ng kalidad ang: Sukat ng sukat Pagsubok sa kondaktibiti ng kuryente Pagsubok sa pagkakabukod Pagsubok sa dinamikong balanse

Commutator vs Brushless Motor Technology

Sa pag-unlad ng teknolohiya ng brushless motor, pinalitan ng ilang modernong power tool ang mga tradisyonal na brushed motor. Kasama sa mga pagkakaiba ang:

Tampok	Brushed Motor na may Commutator	Motor na walang brush
Istruktura	Gumagamit ng mga brush at commutator	Gumagamit ng electronic control system
Pagpapanatili	Nangangailangan ng pagpapalit ng brush sa paglipas ng panahon	Sa pangkalahatan ay mas mababa ang mekanikal na pagsusuot
Gastos	Mas matipid na disenyo	Mas mataas na kinakailangan sa teknolohiya
Aplikasyon	Karaniwan sa maraming tradisyunal na mga tool sa kapangyarihan	Lalong ginagamit sa mga advanced na tool

Sa kabila ng paglaki ng motor na walang brush, ang mga motor na nakabatay sa commutator ay nananatiling malawak na ginagamit dahil sa kanilang mature na teknolohiya, mga bentahe sa gastos, at maaasahang pagganap.

Mga Karaniwang Application ng Commutators sa Power Tools

Ang mga commutator ay malawakang ginagamit sa mga motor para sa:

Mga Electric Drill

Magbigay ng matatag na pag-ikot para sa mga operasyon ng pagbabarena at pangkabit.

Angle Grinders

Suportahan ang mataas na bilis ng pag-ikot sa ilalim ng hinihingi na mga kondisyon sa pagtatrabaho.

Mga Electric Saw

Panatilihin ang operasyon ng motor sa panahon ng pagputol ng mga load.

Sanders at Polishing Tools

Magbigay ng pare-parehong kontrol sa bilis para sa pagproseso sa ibabaw.

Ang Nakatagong Hamon: Pamamahala ng Init at Pagsuot

Ang isa sa mga pinakamalaking hamon sa disenyo ng commutator ay ang pagkontrol sa kaugnayan sa pagitan ng pagganap ng elektrikal at mekanikal na pagkasuot. Sa panahon ng operasyon: Ang mga brush ay lumilikha ng alitan Ang electric current ay bumubuo ng init Ang pag-ikot ay lumilikha ng mekanikal na stress Ang isang mahusay na disenyo ng commutator ay dapat balanse: Konduktibidad Magsuot ng pagtutol Katatagan ng temperatura Pagiging maaasahan ng contact Ito ang dahilan kung bakit mahalaga ang pagpili ng materyal at katumpakan ng pagmamanupaktura.

Future Trends ng Power Tool Commutators

Pinahusay na Material Technology

Ang mga pag-unlad sa hinaharap ay maaaring tumuon sa: Mas mahusay na mga materyales na lumalaban sa pagsusuot Pinahusay na pagganap ng tansong haluang metal Mas mahabang buhay ng serbisyo

Paggawa ng Mas Mataas na Katumpakan

Mapapabuti ang mga advanced na kagamitan sa produksyon: Katumpakan ng sukat Pagkakapare-pareho ng ibabaw kahusayan ng motor

Hybrid Motor Development

Bagama't lumalaki ang mga brushless na motor, ang mga pinahusay na teknolohiya ng brushed motor ay maaaring magpatuloy sa paghahatid ng mga application na sensitibo sa gastos at pang-industriya.

Konklusyon: Isang Maliit na Bahagi na Sumusuporta sa Mga Makapangyarihang Tool

Ang isang Commutator para sa Mga Power Tool ay maaaring nakatago sa loob ng motor, ngunit ang papel nito ay mahalaga para sa conversion ng elektrikal na enerhiya at matatag na operasyon. Sa pamamagitan ng tumpak na pagmamanupaktura, mga advanced na materyales, at patuloy na pagpapabuti, patuloy na sinusuportahan ng mga commutator ang maaasahang pagganap sa mga drill, grinder, saws, at marami pang ibang power tool. Ang maliit na umiikot na bahagi na ito ay nagpapakita kung paano kahit na ang pinakamaliit na bahagi ay maaaring magkaroon ng malaking impluwensya sa pagganap ng kagamitang pang-industriya.
