Ano ang Pinipigilan ng Kasalukuyan Mula sa Pag-leak Sa pamamagitan ng Iyong Motor Windings?

Sa loob ng bawat de-koryenteng motor, ang mga paikot-ikot na tanso ay nagdadala ng kasalukuyang. Nakaupo sila sa loob ng mga bakal na puwang. Ang bakal ay nagsasagawa ng kuryente. Ang tanso ay nagsasagawa ng kuryente. Kung hinawakan nila, tumutulo ang kasalukuyang. Ang motor shorts. Bumaba ang performance. Sa huli, nabigo ang motor.

Ang tanging bagay na nakatayo sa pagitan ng tanso at bakal ay isang manipis na sheet ng materyal na tinatawagpapel ng pagkakabukod ng kuryente.

Mukhang hindi gaano. Isang bahagi ng isang milimetro ang kapal. Gupitin sa tumpak na mga hugis. Slid sa slot bago pumasok ang windings. Ngunit kung wala ito, hindi gumagana ang motor.

Ano ba Talaga ang Ginagawa ng Insulation Paper

Ang stator core ay gawa sa mga stacked steel lamination. Ang mga puwang ay sinuntok sa kanila. Ang inhinyero ay naglalagay ng isang piraso ng insulation paper sa bawat slot, na nakatiklop upang iguhit ang mga dingding. Pagkatapos ay pumasok ang mga paikot-ikot. Pagkatapos ay isinasara ng slot wedge ang pagbubukas.

Ang papel ay may tatlong trabaho. Una, electrical insulation — ihinto ang kasalukuyang paglukso mula sa tanso patungo sa bakal. Pangalawa, mekanikal na proteksyon - unan ang windings laban sa matitigas na gilid ng bakal laminations. Pangatlo, thermal management — ang ilang mga grado ay nakakatulong sa pagsasagawa ng init palayo sa mga windings.

Kung nabigo ang papel sa alinman sa mga ito, nabigo ang motor.

Ang Mga Materyal na Pamilya

Hindi lahat ng insulation paper ay pareho. Ang iba't ibang mga motor ay nangangailangan ng iba't ibang mga materyales. Ang pagpili ay depende sa temperatura, boltahe, mekanikal na stress, at gastos.

Ipinapakita ng talahanayan sa ibaba ang mga pinakakaraniwang uri na ginagamit sa pagmamanupaktura ng motor ngayon.

DMD ay ang workhorse. Sinasaklaw nito ang karamihan sa mga karaniwang motor sa isang makatwirang halaga. Ang NMN ay nagdaragdag ng mekanikal na tigas. Ang NHN ay nagdaragdag ng paglaban sa init. Ang Aramid paper ay nagdaragdag ng parehong plus superior dielectric strength. Ang polyimide film ay para sa masikip na espasyo.

Pag-unawa sa Mga Klase sa Temperatura

Ang bawat materyal ng pagkakabukod ay nagdadala ng isang rating ng temperatura. Hindi ito marketing. Ito ay isang nasubok na limitasyon.

Ang pagpili ng maling klase ay isang karaniwang pagkakamali. Kung patuloy na tumatakbo ang motor sa 140°C, mabibigo ang Class B (130°C). Ang Class F (155°C) ang pinakamababang ligtas na pagpipilian.

Ngunit tandaan: nalalapat ang rating ng temperatura sa tuluy-tuloy na operasyon. Maaaring mas mataas ang peak temperature. Ang mga mahuhusay na inhinyero ay nagdaragdag ng margin. Ang motor na tumatakbo sa 140°C na tuloy-tuloy ay dapat makakuha ng Class H insulation, hindi lang Class F.

Mga Pangunahing Parameter: Ano Ang Talagang Ibig Sabihin ng Spec Sheet

kailanpagsusuri ng insulation paper, mahalaga ang ilang teknikal na parameter. Narito ang ibig nilang sabihin.

kapal.Sinusukat sa milimetro. Ang karaniwang saklaw ay 0.15mm hanggang 0.40mm para sa mga liner ng slot. Ang mas makapal na papel ay nagbibigay ng mas mataas na dielectric na lakas at mas mahusay na mekanikal na proteksyon. Ang manipis na papel ay nag-iiwan ng mas maraming puwang para sa tanso, na nagpapataas ng density ng lakas ng motor. Ang tradeoff ay engineering judgment.

Lakas ng dielectric.Sinusukat sa kilovolts bawat milimetro. Sinasabi nito sa iyo kung gaano karaming boltahe ang maaaring harangan ng papel bago masira. Ang karaniwang halaga para sa DMD ay 5-8 kV para sa isang 0.2mm sheet. Ang mas mataas ay mas mahusay, ngunit ang aktwal na kinakailangan ay nakasalalay sa boltahe ng motor. Para sa isang 400V EV na motor, 3-5 kV ay sapat. Para sa 800V system, mas ligtas ang 6-8 kV.

lakas ng makunat.Sinusukat sa Newtons bawat 15mm lapad. Sinasabi nito sa iyo kung gaano karaming puwersa ng paghila ang maaaring gawin ng papel bago mapunit. Mahalaga dahil ang papel ay nakatiklop at ipinapasok ng makina. Mahina ang mga luha ng papel sa panahon ng pagpupulong. Kasunod ang downtime.

Pagpahaba sa break.Porsiyento ng kahabaan bago mapunit. Ang papel na umaabot ng 10-15% ay mas mapagpatawad sa panahon ng pagtitiklop. Mga basag na marupok na papel sa matutulis na sulok.

Panlaban sa luha sa gilid.Sinusukat sa Newtons. Natitiklop ang papel. Ang mga fold ay lumilikha ng mga puntos ng stress. Kung mababa ang resistensya ng pagkapunit sa gilid, nahati ang papel sa fold line habang ipinapasok.

Ang isang mahusay na supplier ay nagbibigay ng mga numerong ito sa materyal na sertipiko. Ang isang mahinang supplier ay nagsasabing "ito ay nakakatugon sa mga pamantayan ng industriya" nang hindi nagbibigay ng aktwal na mga halaga ng pagsubok.

Bakit Iba ang EV Motors

Binago ng mga de-koryenteng sasakyan ang merkado ng papel ng pagkakabukod. Ang mga kinakailangan ay mas mahigpit.

Mas mataas na temperatura.Ang mga EV motor ay tumatakbo nang mas mainit kaysa sa mga pang-industriya na motor. Nakakatulong ang paglamig ng likido, ngunit umaabot pa rin sa 160-180°C ang mga hotspot. Ang mga materyales ng Class H (180°C) ay pamantayan. Lumilipat ang ilang manufacturer sa Class C (220°C) para sa mga susunod na henerasyong disenyo.

Mas mataas na boltahe.Ang mga unang EV na motor ay tumatakbo sa 300-400V. Ang mga mas bagong system ay tumatakbo sa 800V. Ang mga paparating na system ay tatakbo sa 1200V o mas mataas. Ang mga kinakailangan sa lakas ng dielectric ay nadoble. Ang papel na nagtrabaho para sa 400V ay maaaring hindi ligtas para sa 800V.

Pagkalantad ng langis.Maraming EV motor ang gumagamit ng langis para sa pagpapalamig at pagpapadulas. Nakalagay ang insulation paper sa langis na iyon. Ang ilang mga materyales ay namamaga o bumababa sa langis. Ang mga papel na nakabatay sa polyimide ay mahusay na gumaganap. Maaaring may mga limitasyon ang mga papel na nakabatay sa polyester. Humingi ng data ng pagsubok sa compatibility ng langis.

Automation.Ang mga linya ng produksyon ng EV motor ay tumatakbo sa mataas na bilis. Ang papel ay pinapakain mula sa mga rolyo, pinutol, tinupi, at awtomatikong ipinasok. Mahalaga ang pagkakapare-pareho ng materyal. Ang pagkakaiba-iba ng kapal na ±0.01mm ay maaaring mag-jam ng isang awtomatikong inserter.

Tatlong Tunay na Problema na Nangyayari sa Mga Linya ng Produksyon

Ang mga teoretikal na katangian ng materyal ay isang bagay. Kung ano talaga ang mali sa sahig ng pabrika ay isa pa.

Problema isa: papel na luha habang natitiklop.Tinupi ng makina ang papel sa isang hugis-U upang ihanay ang slot. Kung ang papel ay may mababang lakas ng pagkapunit sa gilid, nahahati ito sa linya ng fold. Huminto ang linya. Inaalis ng operator ang jam. Nagpapatuloy ang produksyon. Nangyayari ito ng dose-dosenang beses bawat shift na may mahinang materyal.

Dalawang problema: nagbabago ang mga sukat ng papel sa kahalumigmigan.Ang papel ng Aramid ay sumisipsip ng kahalumigmigan mula sa hangin. Sa mataas na kahalumigmigan, lumalawak ito. Sa mababang kahalumigmigan, lumiliit ito. Ang makina ay naka-calibrate para sa isang sukat. Kapag nagbago ang laki ng papel, nagbabago ang hugis na nakatiklop. Nabigo ang insert. Ang magagandang supplier ay nagpapadala ng papel sa moisture-proof na packaging. Iniimbak ito ng magagandang pabrika sa mga silid na kinokontrol ng klima.

Ikatlong problema: kontaminasyon ng malagkit.Ang ilang insulation paper ay may heat-activated adhesive layer sa isang gilid. Pagkatapos ng pagpasok, ang init ay nagbubuklod sa papel sa mga dingding ng slot. Kung ang pandikit ay tumatagas habang iniimbak o inilipat, dumidikit ito sa mga gabay ng makina. Naiipon ang alikabok. Ang pagkakahanay ay umaanod. Ang solusyon ay malinis na pagmamanupaktura at tamang release liners.

Paano Tukuyin nang Tama ang Insulation Paper

Narito ang isang tunay na halimbawa ng detalye para sa isang EV motor traction drive.

Ipadala ito sa tatlong supplier. Ihambing ang mga ulat ng pagsubok na ibinibigay nila. Magtanong tungkol sa pagkakaiba-iba — batch sa batch, roll to roll. Ang tagapagtustos na sumasagot gamit ang data ang dapat pagkatiwalaan.

Anim na Tanong ng mga Mamimili

Maaari ko bang gamitin ang parehong insulation paper para sa lahat ng aking mga motor?
Hindi kadalasan. Ang iba't ibang mga motor ay tumatakbo sa iba't ibang temperatura at boltahe. Pinapasimple ng pag-standardize sa isang materyal ang imbentaryo ngunit pinipilit kang gumamit ng materyal na mas mataas kaysa sa kinakailangan para sa ilang motor, na nagpapataas ng gastos. O gumamit ka ng mas mababang uri ng materyal at may panganib na mabigo. Mas mahusay na maging kwalipikado ang dalawa o tatlong materyales at itugma ang mga ito sa mga aplikasyon.

Ano ang pagkakaiba sa pagitan ng NMN at NHN?
Ang gitnang layer. Gumagamit ang NMN ng polyester film. Gumagamit ang NHN ng polyimide film. Ang polyimide ay lumalaban sa mas mataas na temperatura. Para sa mga motor na tumatakbo sa ibaba 155°C, maayos ang NMN. Para sa 155-180°C, piliin ang NHN. Ang pagkakaiba sa gastos ay katamtaman.

Ang mas makapal ba na papel ay palaging nangangahulugan ng mas mahusay na pagkakabukod?
Hindi palagi. Ang lakas ng dielectric ay tumataas nang may kapal, ngunit nagiging mas mahirap ang mechanical fit. Ang makapal na papel ay tumatagal ng espasyo sa loob ng slot. Ang espasyong iyon ay maaaring magkaroon ng mas maraming tanso. Ipinagpalit ng mga taga-disenyo ng motor ang kapal ng pagkakabukod laban sa pagpuno ng tanso. Ang manipis na papel ay nagbibigay-daan sa mas maraming tanso, mas mataas na kapangyarihan, ngunit nangangailangan ng mas mahusay na kontrol sa proseso.

Ano ang shelf life ng insulation paper?
Depende sa mga kondisyon ng imbakan. Sa orihinal na packaging, kinokontrol ng klima, ang aramid na papel ay tumatagal ng mga taon. Ang mga materyales na nakabatay sa polyester ay maaaring mas mabilis na masira. Ang mga pangunahing panganib ay ang pagsipsip ng kahalumigmigan at pagtanda ng malagkit. Kung ang papel ay nakaimbak nang higit sa dalawang taon, subukan ang isang sample bago gamitin.

Paano ko malalaman kung pare-pareho ang papel ng supplier?
Humingi ng data ng Cpk sa kapal. Ang Cpk na 1.33 o mas mataas ay nangangahulugan na ang proseso ay kaya. Humingi din ng batch-to-batch na mga ulat ng pagsubok. Kung hindi magawa ng isang supplier ang mga ito, hindi nila kinokontrol ang kanilang proseso.

Maaari bang i-recycle ang insulation paper?
Karamihan ay thermoset o high-performance thermoplastic. Mahirap ang pag-recycle. Ang ilang mga aramid na papel ay maaaring itaboy, ngunit ang proseso ay hindi malawak na magagamit. Ang pokus ng industriya ay sa pagbabawas ng basura sa pagputol at pagpasok, hindi sa pag-recycle pagkatapos ng consumer.

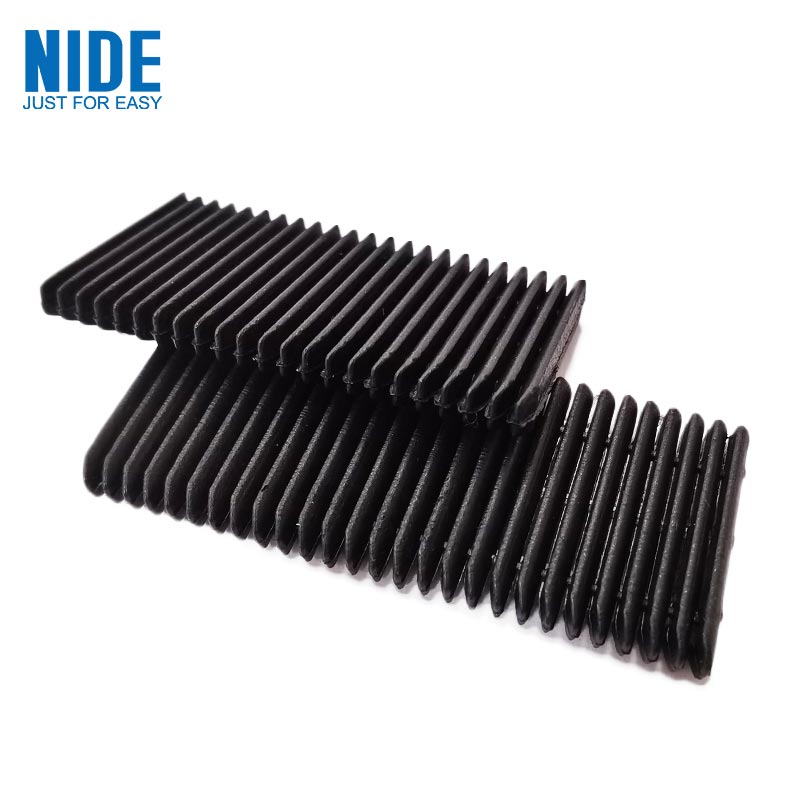

Isang Paalala sa Pagkakatugma Sa Mga Wedge ng Slot

Papel ng pagkakabukodlinya ang mga pader ng slot. Isinasara ng slot wedge ang pagbubukas. Dapat silang magtulungan.

Dinidiin ng wedge ang papel sa pagbubukas ng slot. Kung ang papel ay masyadong malambot, ang wedge ay maghuhukay dito. Kung ang papel ay masyadong malutong, ito ay mabibitak sa wedge contact point.

Para sa mga EV motor, maraming inhinyero ang nagpapares ng aramid paper sa aramid wedges. Parehong materyal na pamilya, katulad na thermal expansion at mekanikal na pag-uugali. Para sa mga pangkalahatang motor, ang DMD na papel na may mga glass-fiber wedge ay isang napatunayang kumbinasyon.

Kapag nag-order mula sa isang supplier, tukuyin ang parehong mga item nang magkasama. Ang supplier ay maaaring tumugma sa mga materyal na sistema.
