12P Hook Electrical Commutator Para sa DC Motor

12P Hook Electrical Commutator Para sa DC Motor

Ang electrical motor commutator ay malawakang ginagamit sa iba't ibang electric tool, kotse, motorsiklo, gamit sa bahay at iba pang de-koryenteng motor.

1. Mga Parameter ng Commutator：

2. Pagpili ng Commutator

Kapag kailangang palitan ng motor ang buong commutator, kinakailangang makita ang panlabas na bilog na diameter ng commutator, ang diameter ng panloob na butas, ang haba ng piraso ng tanso at ang bilang ng mga puwang at iba pang mga parameter, at pagkatapos ay piliin ang commutator na may magkatulad na mga parameter upang maging ganap na pantay, at subukang piliin ang uri ng clip commutator para sa kapalit.

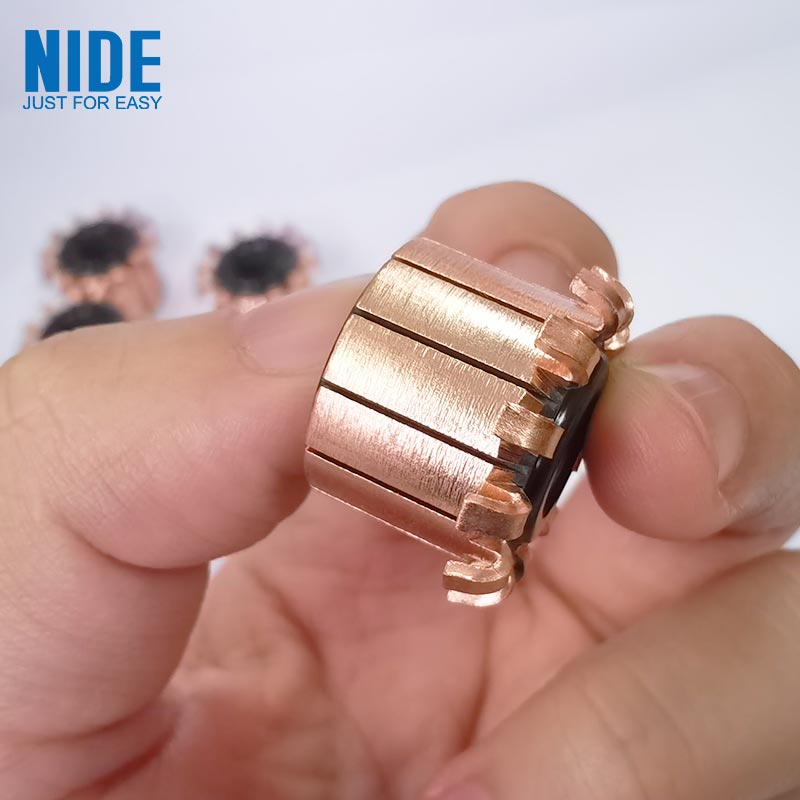

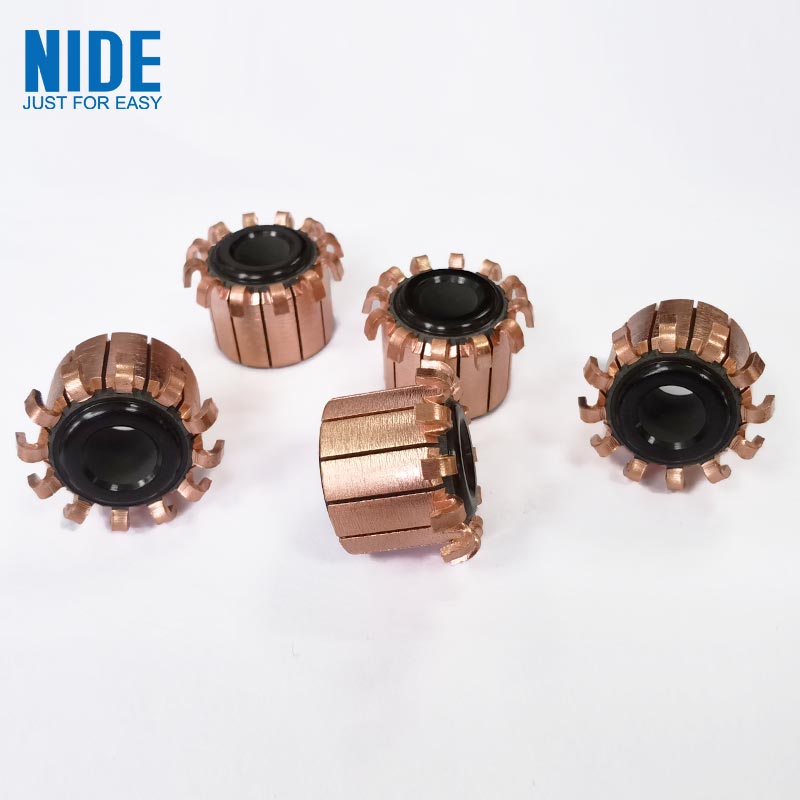

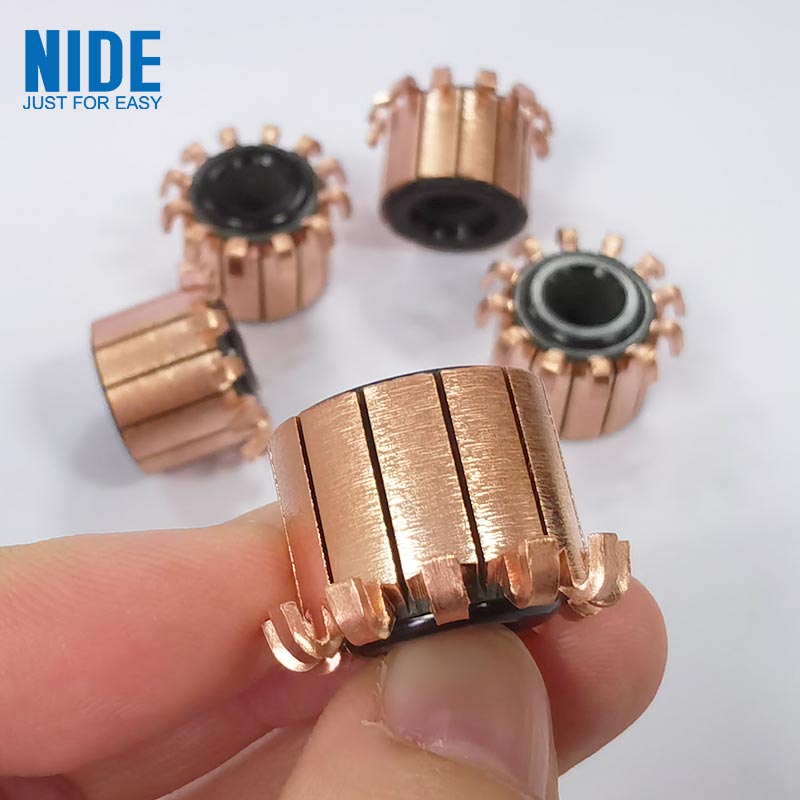

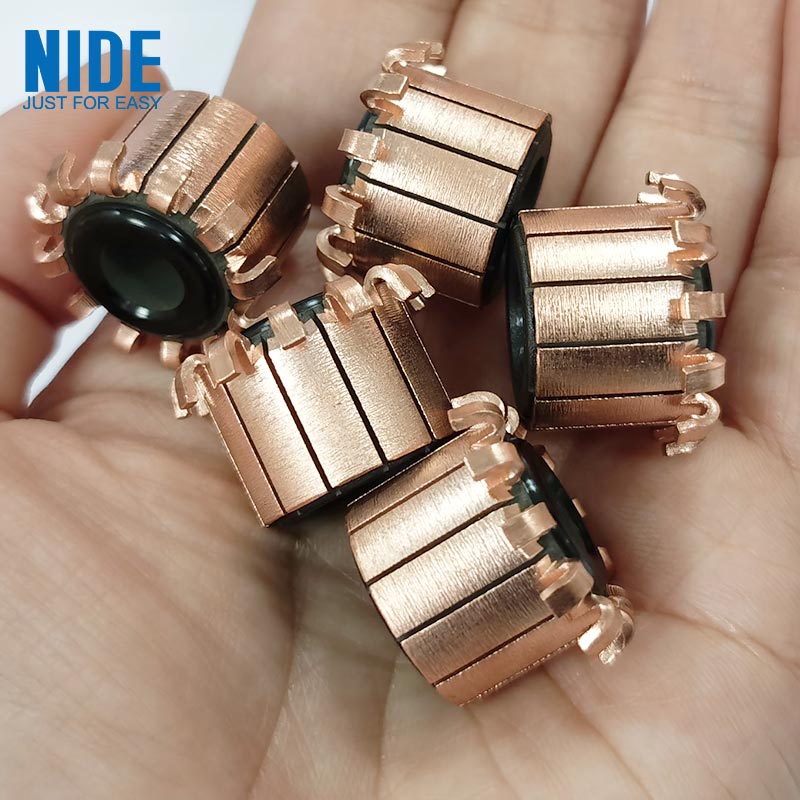

3. Larawan ng Commutator

4. Pagpapalit ng Commutator

a. Subukan kung ang armature winding ay may short circuit at iron phenomenon, na aalisin sa oras, upang hindi mag-iwan ng problema.

b. Kapag ang diameter ng panloob na butas ng commutator ay maliit, maaari itong paikutin at palakihin sa lathe upang maabot ang diameter ng panloob na butas na kinakailangan ng electric pivot; Kapag ang diameter ng panloob na butas ay malaki, ang isang bushing ay maaaring makina at pinindot sa manhole.

c. Ang clip ng clip type commutator ay karaniwang medyo mas mahaba, at ang labis na bahagi ay maaaring putulin ayon sa pangangailangan, at ang pambungad ay nasimot na malinis para sa lata welding.

d. Bahagyang ihanay ang mga bukas na slot ng commutator sa mga connecting wire ng armature na paikot-ikot nang paisa-isa, at pagkatapos ay dahan-dahang pindutin ang commutator papunta sa pivot hanggang sa matugunan ng posisyon ng commutator ang mga kinakailangan.

e. I-off ang nasirang commutator mula sa pivot shaft sa ilalim ng step ng wiring head o pait ang commutator pagkatapos ng paglalagari ng bilog sa paligid ng bilog gamit ang hacksaw sa ilalim ng step ng wiring head, pagkatapos ay bunutin at simutin ang connecting wire head isa-isa. na may mga pliers para sa welding ng lata, at pagkatapos ay alisin ang natitirang bahagi ng commutator.
