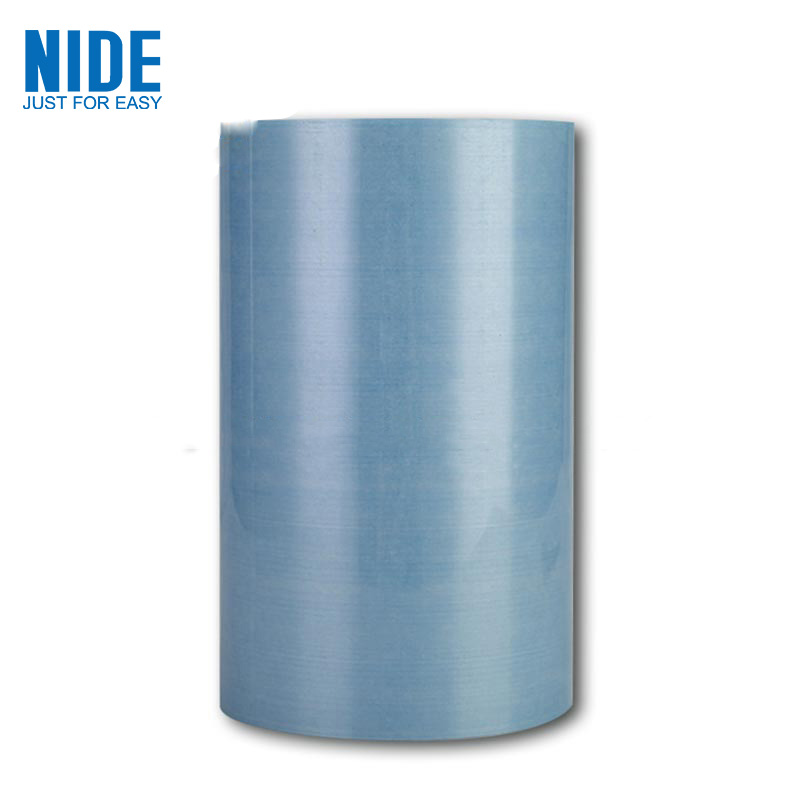

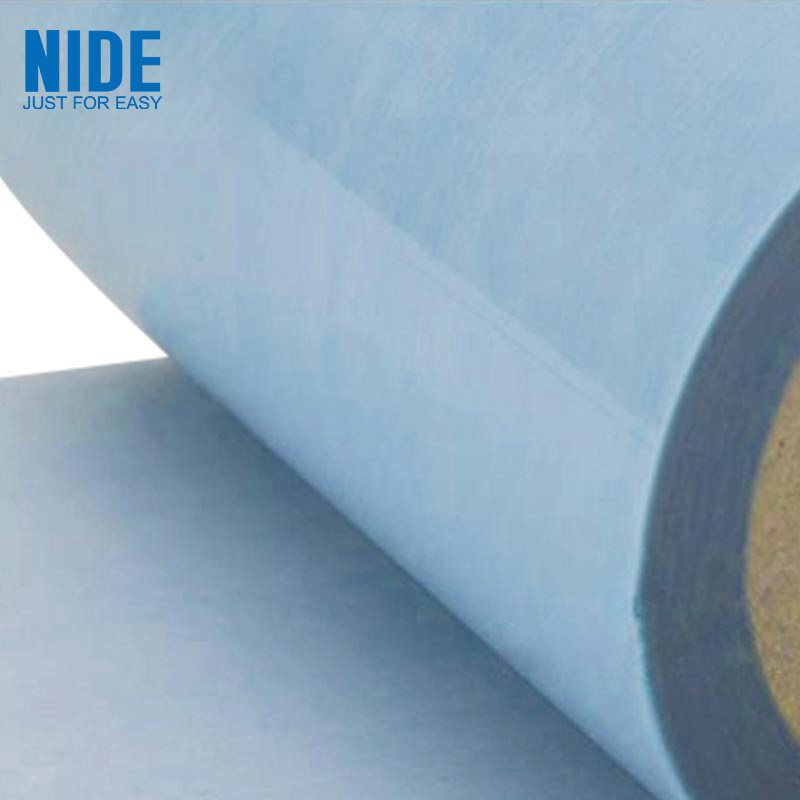

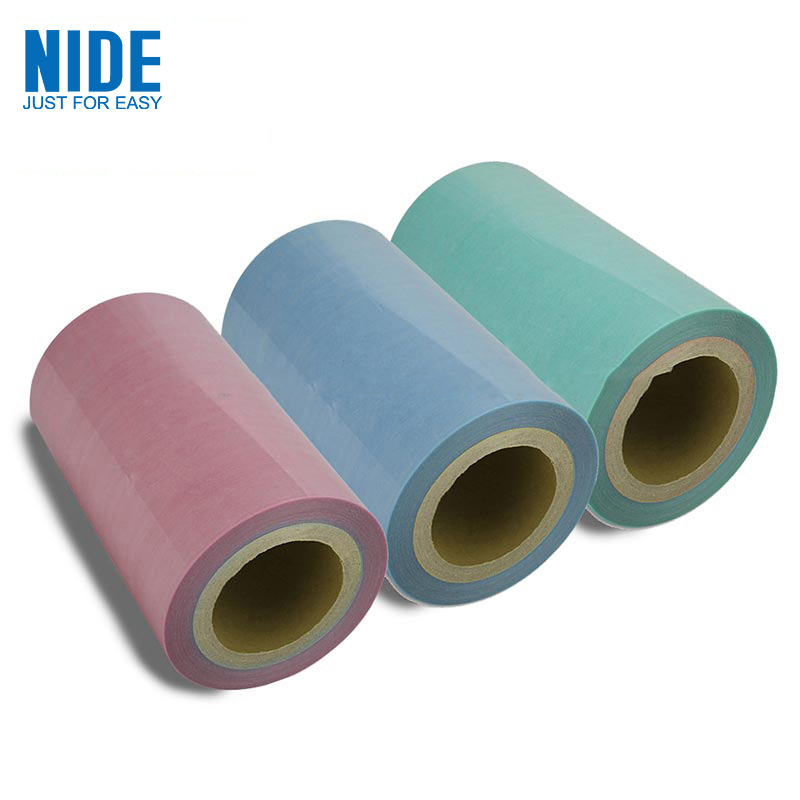

Ang 6644 F Class DMD Insulation Paper para sa Motor Insulation ay isang malambot na dalawang-layer na composite na materyal na binubuo ng isang layer ng longitudinal polyester fiber non-woven fabric at isang transparent o milky white polyester film na pinagbuklod ng F-grade resin (polyurethane glue). Magandang impregnation properties ng nonwoven fabric at magandang dielectric strength ng polyester film.
Ari-arian |
Yunit |
Parameter |
|||||||||
Kapal ng pagkakabukod ng papel |
MM |
0.09 |
0.11 |
0.15 |
0.19 |
0.20 |
0.23 |
0.25 |
0.30 |
0.36 |
0.41 |
Paglihis ng kapal |
MM |
±0.01 |
±0.01 |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
±0.03 |
±0.03 |
±0.04 |
±0.04 |
Gramatika at paglihis |
GSM |
93±9 |
113±11 |
183±18 |
218±22 |
253±25 |
288±29 |
308±31 |
393±39 |
463±46 |
533±53 |
Kapal ng pelikula |
MM |
0.036 |
0.050 |
0.100 |
0.125 |
0.150 |
0.175 |
0.190 |
0.250 |
0.300 |
0.350 |
Pagkasira ng boltahe |
KV |
≥5 |
≥6 |
≥9 |
≥10 |
≥11 |
≥13 |
≥14 |
≥16 |
≥18 |
≥22 |
Lakas ng makunat (MD) |
N/CM |
≥60 |
≥80 |
≥150 |
≥190 |
≥220 |
≥250 |
≥280 |
≥330 |
≥350 |
≥380 |
Lakas ng tensile (TD) |
N/CM |
≥40 |
≥70 |
≥110 |
≥140 |
≥150 |
≥160 |
≥180 |
≥280 |
≥300 |
≥330 |
Lakas ng makunat pagkatapos ng pagtiklop (MD) |
N/CM |
≥40 |
≥70 |
≥110 |
≥140 |
≥165 |
≥190 |
≥240 |
≥280 |
≥300 |
≥330 |
Lakas ng makunat pagkatapos ng pagtiklop (TD) |
N/CM |
≥20 |
≥50 |
≥90 |
≥110 |
≥115 |
≥120 |
≥130 |
≥180 |
≥200 |
≥230 |
Ang 6644 F Class DMD Insulation Paper para sa Motor Insulation ay ginagamit sa mga motor na may mababang boltahe, power tool, mga electrical appliances para sa insulation ng slot, gasket insulation, turn-to-turn insulation, phase-to-phase insulation at wedge insulation , o transformer interlayer insulation , na angkop para sa awtomatikong pagpoproseso ng winding machine.
Ang 6644 F Class DMD Insulation Paper para sa Motor Insulation ay maaaring maimbak nang walang katiyakan sa (20 ° C, 50% r. h.).
