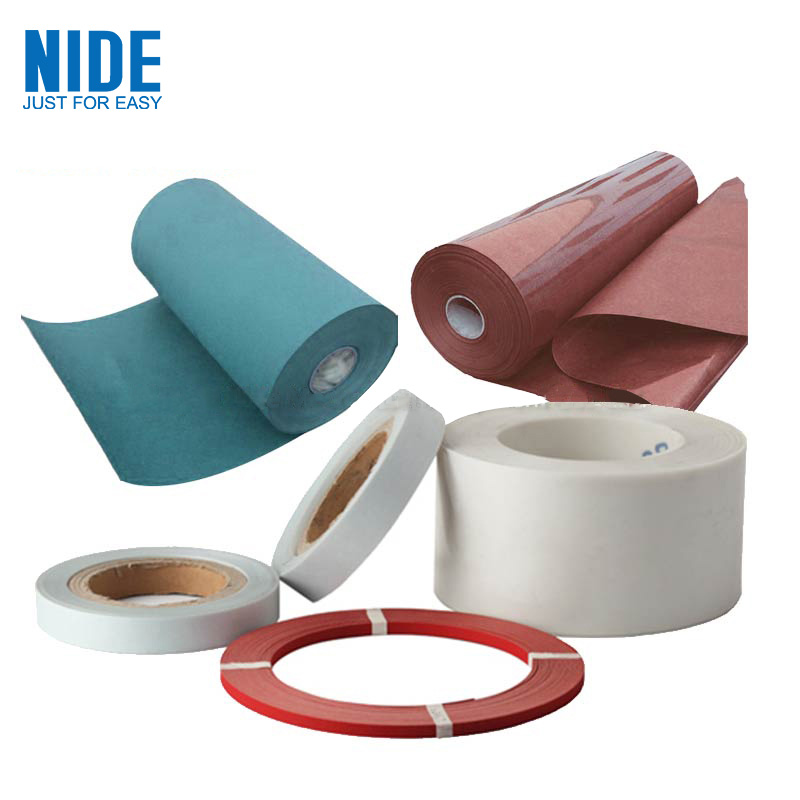

Ang Electrical DMD Insulation Paper ay flexible composite material 6630 DMD electrical insulation paper. Ang DMD insulation paper na ito ay isang three-layer composite electrical insulation paper. Ito ay nakalamina na may dalawang layer ng polyester fiber non-woven fabric at isang solong layer ng polyester film sa gitna. Ang istraktura ay Dacron+Mylar+Dacron, kaya ito ay tinutukoy bilang DMD.
Detalye ng PET Class E |
||||||||
item |
Yunit |
Pamantayan |
||||||
kapal |
um |
100 |
125 |
175 |
188 |
200 |
250 |
|
Pagpaparaya |
% |
±3 |
±3 |
±3 |
±4 |
±4 |
±4 |
|
lakas ng makunat |
patayo |
Mpa |
≥170 |
≥160 |
≥160 |
≥150 |
≥150 |
≥150 |
Pahalang |
Mpa |
≥170 |
≥160 |
≥160 |
≥150 |
≥150 |
≥150 |
|
Thermal pag-urong |
patayo |
% |
≤1.5 |
|||||
Pahalang |
% |
≤0.6 |
||||||
Ulap |
% |
≤2.0 |
≤2.6 |
≤3.5 |
≤4.0 |
≤4.6 |
≤6.0 |
|
Basang tensyon |
≥52 Dyn/cm |
|||||||
dalas ng lakas ng kuryente |
V/um |
≥90 |
≥80 |
≥69 |
≥66 |
≥64 |
≥60 |
|
Thermal na klase |
/ |
E |
||||||
Dami resistivity |
Ωm |
≥1x1014 |
||||||
Densidad |
g/cm³ |
1.4±0.010 |
||||||
Relatibong dielectric na pare-pareho |
2.9~3.4 |
|||||||
Salik ng pagkawala ng dielectric |
≤3x10-3 |
Ang mga Electrical DMD Insulation Paper ay angkop para sa motor winding , Electrical Winding Insulation, Winding Wire Coating Insulation.
Electrical DMD Insulation Paper
