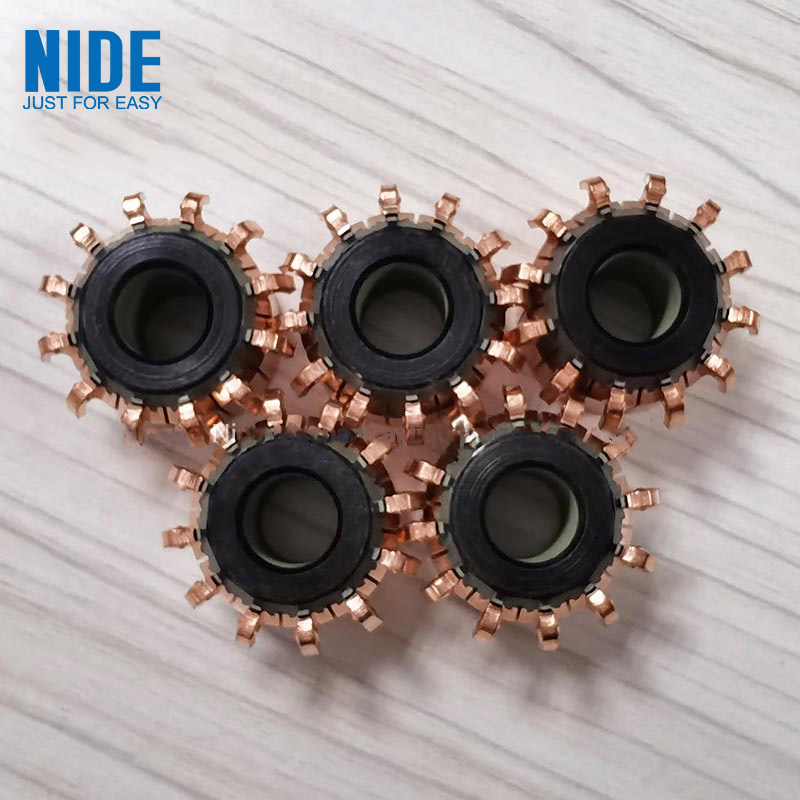

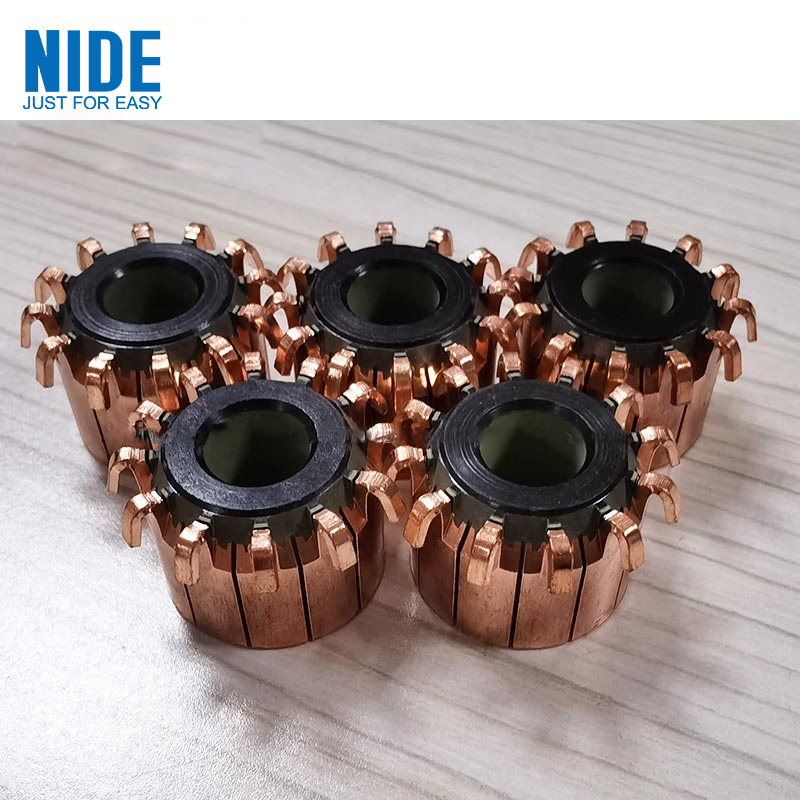

Ang Hair Dryer Motor Commutator ay may kasamang mold body na pinindot ng bake lite powder. Ang katawan ng amag ay binibigyan ng mica groove. Ang hook-type commutator ay binubuo ng isang mold body, isang commutator piece, isang reinforcing ring at isang panloob na manggas. Ang katawan ng amag ay magbabago Ang bahagi ng direksyon, ang singsing na pampalakas at ang panloob na manggas ay nakakonekta nang maayos.
Model No. |
OD |
ID(mm) |
Kabuuang taas |
Haba ng Segment |
Hook/Riser dia. |
Bar No. |
S-03086 |
28 |
φ11 |
17 |
14 |
28.7 |
24 |
S-03086A |
28 |
φ12 |
17 |
14 |
28.7 |
24 |
S-03087 |
31.5 |
φ11 |
24 |
21 |
32.5 |
28 |
S-03088 |
24.5 |
φ12 |
18 |
18 |
30.5 |
12 |
DZQD-RZ32-089 |
25.5 |
φ10 |
18 |
15.5 |
30.2 |
24 |
DZQD-RZ32-089A |
25.5 |
φ11 |
18 |
15.5 |
30.2 |
24 |
DZQB-RZ32-090 |
29.5 |
φ12 |
20.5 |
16.5 |
31.2 |
24 |
DZQB-RZ32-090A |
29.5 |
φ12 |
20.5 |
16.5 |
31.2 |
24 |
DZQD-RZ32-093 |
27.5 |
φ11 |
20.8 |
18 |
33 |
24 |
S-03094 |
23 |
φ9 |
14 |
12 |
24 |
24 |
S-03095 |
24.5 |
φ12 |
16.1 |
16.2 |
31.5 |
19 |
S-03097 |
22.5 |
φ9 |
17.5 |
17.2 |
30 |
12 |
S-03097A |
22.5 |
φ9.1 |
17.5 |
17.2 |
30 |
12 |
S-04098 |
28 |
φ10 |
19 |
18 |
33 |
24 |
DZQD-RZ31-098A |
28 |
φ10 |
19 |
18 |
33 |
24 |
DZQD-RZ31-098B |
28 |
φ9.5 |
19 |
18 |
33 |
24 |
S-04098C |
28 |
φ12 |
19 |
18 |
33.1 |
24 |
S-04099 |
37.5 |
φ13 |
30.5 |
24.8 |
42 |
32 |
Ang Hair Dryer Motor Commutators ay ginagamit sa DC motors , generators at universal motors.
Tiyakin na ang kasalukuyang sa rotor windings ay palaging dumadaloy sa parehong direksyon.
Sa isang motor, ang isang commutator ay naglalapat ng isang electric current sa mga windings. Ang isang matatag na umiikot na metalikang kuwintas ay nagagawa sa pamamagitan ng pagbabalikwas sa kasalukuyang direksyon sa mga umiikot na paikot-ikot sa bawat kalahating pagliko.
Sa isang generator, binabaligtad ng commutator ang kasalukuyang direksyon sa bawat pagliko na nagsisilbing mechanical rectifier upang i-convert ang alternating current mula sa mga windings patungo sa unidirectional direct current sa external load circuit.
Ang Hair Dryer Motor Commutators ay isang rotary electrical switch na pana-panahong binabaligtad ang direksyon ng kasalukuyang sa pagitan ng rotor at ng panlabas na circuit.
