High Current KW Thermal Protector Temperature Control Switch

High Current KW Thermal Protector Temperature Control Switch

1. Application ng thermal protector

Ang KW series na thermal protector ay isang produkto na may mga katangian ng temperatura-sensing. Ang produkto ay may mga katangian ng advanced na istraktura, maliit na sukat, sensitibong pagkilos, malaking kapasidad ng electric shock at mahabang buhay. Ito ay malawakang ginagamit sa mga electrical appliances ng sambahayan, electric heating appliances, at fluorescent lamp ballast. Proteksyon sa sobrang init para sa mga transformer, transformer, automotive motors, integrated circuits at general electrical equipment.

2. Thermal protector istraktura

2.1 Balangkas: Istruktura at Mga Guhit

2.2 Konduktor:	tinned copper core wire, ang insulation layer ay gawa sa polyethylene material, silicone material, at may UL certified wire; .
2.3 Shell:	PBT engineering plastic shell o metal shell na may nickel at zinc alloy plating;
2.4 Material ng manggas:	PET polyester insulating sleeve o PE type sleeve, na nakakatugon sa mga kinakailangan sa pagganap ng mga electrical appliances.

3. Pagganap ng thermal protector

3.1 Na-rate ang kasalukuyang:

BoltaheVOLTAGE 12V-DC 24V-DC 120V-AC 250V-AC

Kasalukuyang KASALUKUYANG 12A 10A 8A 6A 5A

3.2 Operating temperature: 60°C-160°C, tolerance ±5°C

3.3 Lead wire tensile test: Ang lead wire ng thermal protector ay dapat na makatiis ng tensile force na mas malaki sa o katumbas ng 50N sa loob ng 1min nang walang pagkasira o pagluwag.

3.4 Boltahe ng pagkakabukod:

a. Ang thermal protector ay dapat na makatiis ng AC660V, 50Hz alternating current sa pagitan ng mga wiring pagkatapos ng thermal disconnection, at ang pagsubok ay tumagal ng 1min nang walang breakdown flashover;

b. Ang terminal lead ng thermal protector at ang ibabaw ng insulating sleeve o ang ibabaw ng thermal protector ay maaaring tumagal ng AC1500V, 50Hz alternating current para sa 1min nang walang breakdown flashover;

3.5 Insulation resistance: Sa normal na kondisyon, ang insulation resistance sa pagitan ng wire at insulating sleeve ay higit sa 100MQ. (Ang ginamit na metro ay DC500V insulation resistance meter)

3.6 Contact resistance: Ang contact resistance ng thermal protector ay hindi dapat lumampas sa 50mQ kapag ang mga contact ay sarado.

3.7 Pagsubok sa paglaban sa init: Ang produkto ay inilalagay sa isang kapaligiran na 150"C sa loob ng 96 na oras.

3.8 Pagsusuri sa paglaban sa halumigmig: Ang produkto ay inilalagay sa isang kapaligiran na 40C at isang relatibong halumigmig na 95% sa loob ng 48 oras.

3.9 Thermal shock test: Ang produkto ay salit-salit na inilalagay sa kapaligiran na 150°C at -20°C sa loob ng 30min bawat isa, para sa kabuuang 5 cycle.

3.10 Pagsusuri laban sa panginginig ng boses: Ang produkto ay makatiis ng amplitude na 1.5mm, isang pagbabago sa dalas na 10-55HZ, isang panahon ng pagbabago ng pag-scan na 3-5min, at mga direksyon ng panginginig ng boses X, Y, Z, at tuluy-tuloy na pag-vibrate sa bawat direksyon sa loob ng 2 oras.

3.11 Drop test: Ang produkto ay libre na bumaba ng 1 beses mula sa taas na 200mm.

3.12 Compression resistance: Ilubog ang produkto sa isang selyadong tangke ng langis, lagyan ng pressure na 2Mpa at panatilihin ito ng 24h.

3.13 Buhay: Buhay ng produkto ≥ 10,000 beses

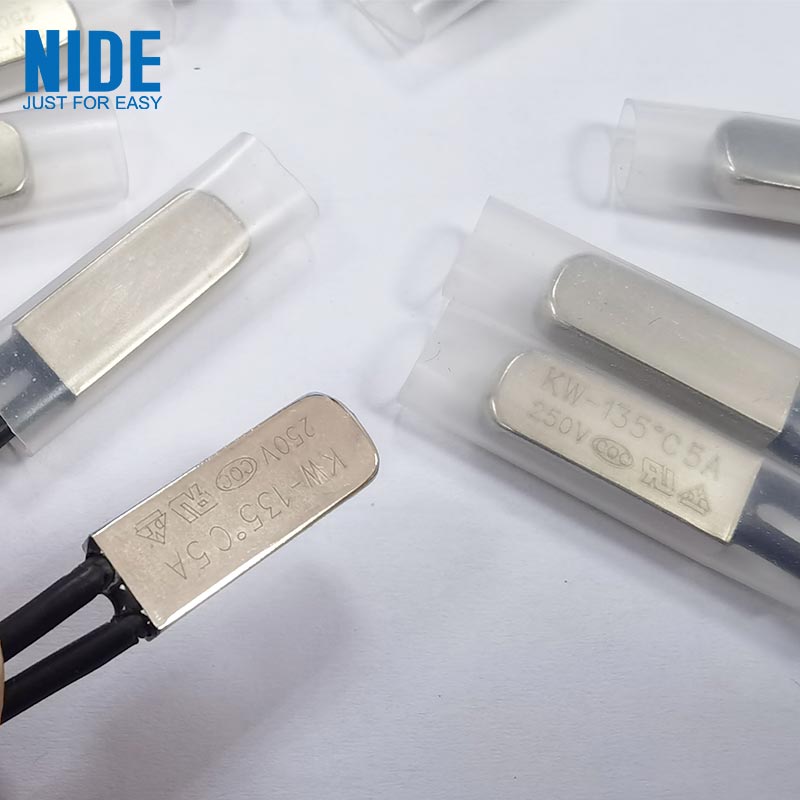

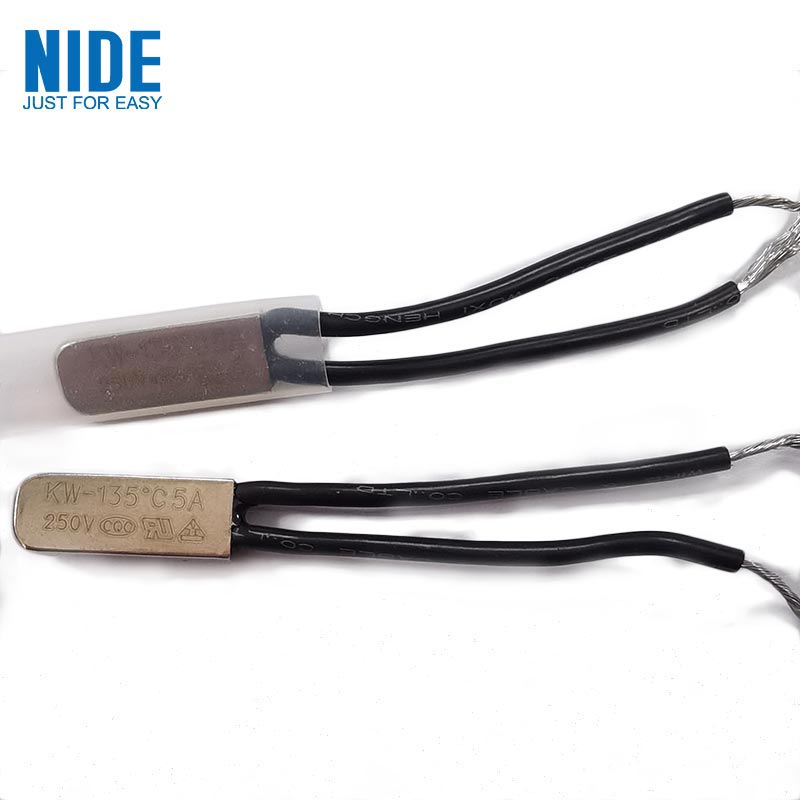

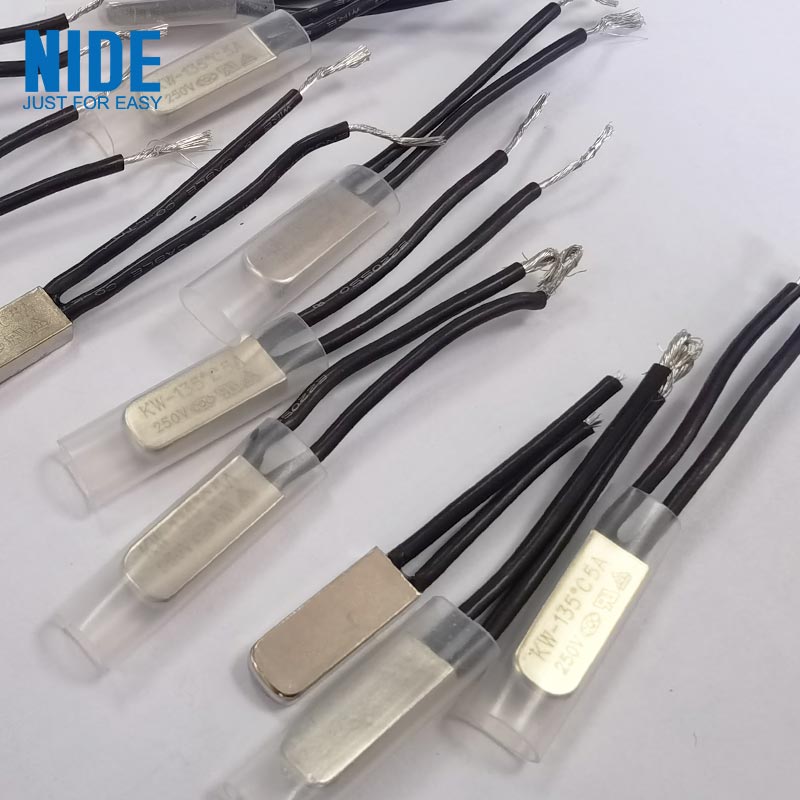

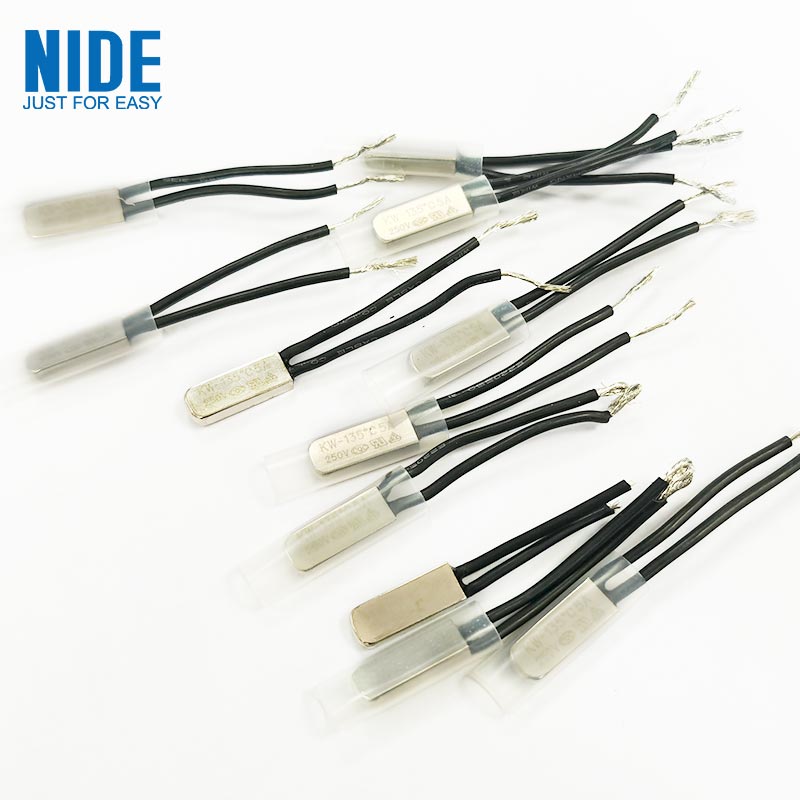

4. Thermal protector na larawan

5 Mga Tala:

5.1 Ang heating rate ng action temperature detection ay dapat kontrolin sa 1 °C/1min;

5.2 Ang shell ng tagapagtanggol ay hindi dapat makatiis ng malakas na epekto at presyon habang ginagamit.

Customized Thermal Protector :

1. Customized lead wire: Customized wire material, haba at kulay ayon sa pangangailangan ng customer

2. Customized metal shell: I-customize ang iba't ibang materyal na shell ayon sa pangangailangan ng customer, kabilang ang mga plastic shell, bakal na shell, stainless steel shell, at iba pang metal shell.

3. Customized heat shrinkable sleeve: I-customize ang iba't ibang high temperature resistant polyester heat shrinkable sleeves ayon sa pangangailangan ng customer
