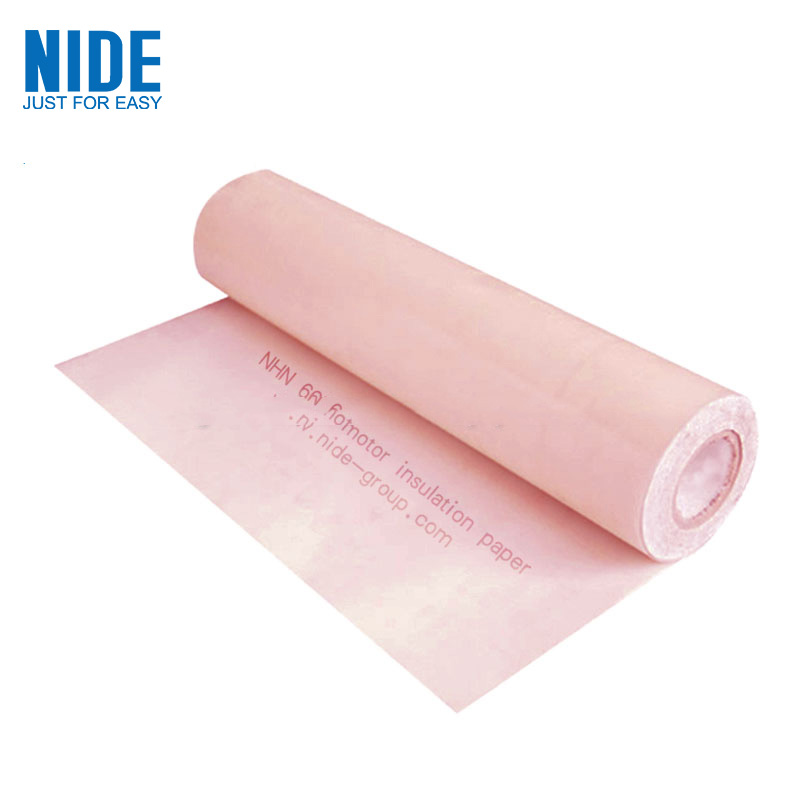

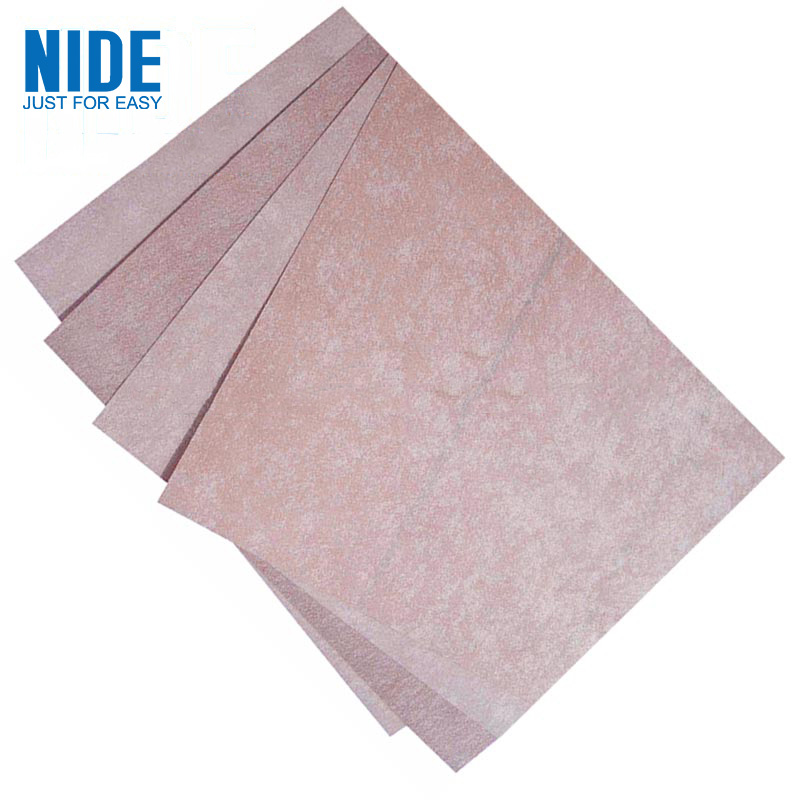

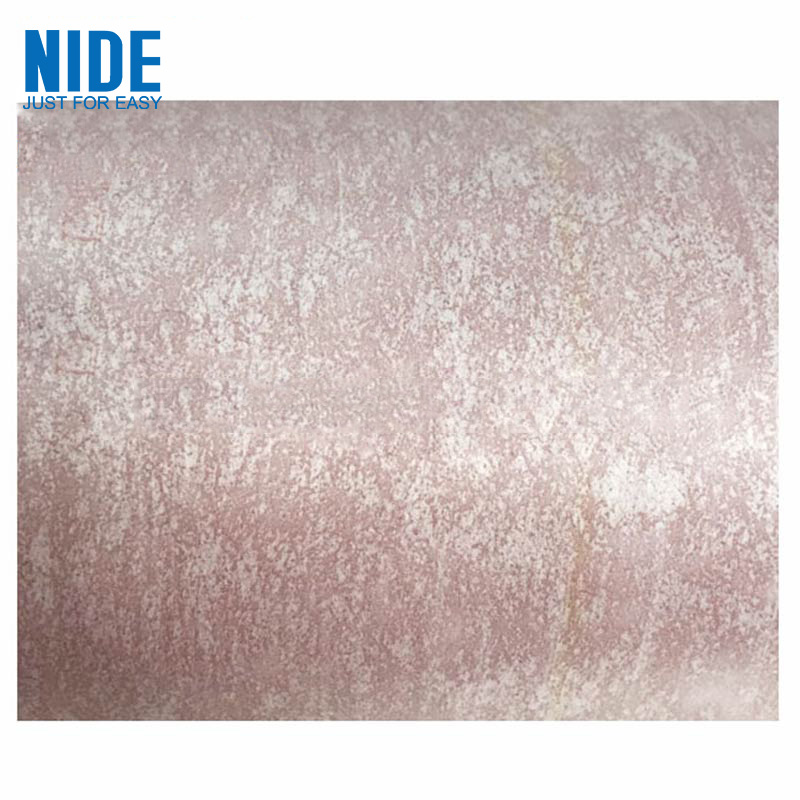

Ang PMP Insulation Paper para sa motor winding ay isang soft three-layer composite insulating material, ang gitnang layer ay polyimide film, at ang panlabas na dalawang layer ay NOMEX, na pangunahing binubuo ng mga inorganic na bahagi, polyimide film, aramid fiber paper, at adhesive. , atbp.
Pangalan ng parameter |
Unit ng pagtutukoy |
|||
Pangalan ng Produkto: |
PMP Insulation Paper para sa motor winding |
|||
Kulay ng Insulation Material: |
Rosas |
|||
Grade ng pagkakabukod ng papel: |
Class H , 180-200 ° C |
|||
Normal na pagdirikit: |
walang delamination |
|||
Mainit na pagdirikit (200±2°C, 10min) |
Walang delamination, walang paltos, walang pandikit |
|||
Kapal ng pagkakabukod ng papel: |
0.15±15 MM |
0.17±15 MM |
0.20±15 MM |
0.23±15 MM |
Dami ng pagkakabukod ng papel: |
145 gsm |
181 gsm |
218 gsm |
286 gsm |
Kapal ng Nomex: |
50 μm |
50 μm |
50 μm |
50 μm |
Kapal ng pelikula: |
25μm |
50μm |
75μm |
125μm |
Breakdown na boltahe: |
≥7 KV |
≥9 KV |
≥12 KV |
≥19 KV |
Pagkasira ng boltahe pagkatapos ng baluktot: |
≥ 6KV |
≥ 8 KV |
≥ 11 KV |
≥17 KV |
Lakas ng paghila (paayon): |
≥ 120N/CM |
≥ 160 N/CM |
≥180N/CM |
≥200 N/CM |
Lakas ng paghila (lateral): |
≥ 70N/CM |
≥ 90N/CM |
≥ 120N/CM |
≥ 150N/CM |
Pagpahaba (paayon): |
≥15% |
≥17% |
≥17% |
≥12% |
Pagpahaba (lateral): |
≥15% |
≥17% |
≥17% |
≥12% |
Ang PMP Insulation Paper para sa motor winding ay angkop para sa slot insulation, turn-to-turn insulation at gasket insulation para sa Class H high heat resistance na mga kasangkapan sa motor , tulad ng mga cable, coils, motors, generators, ballast, atbp., at ginagamit para sa interlayer insulation ng mga transformer at iba pang mga electrical appliances, tulad ng mga dry-type na transformer, high-voltage na mga transformer, atbp.
