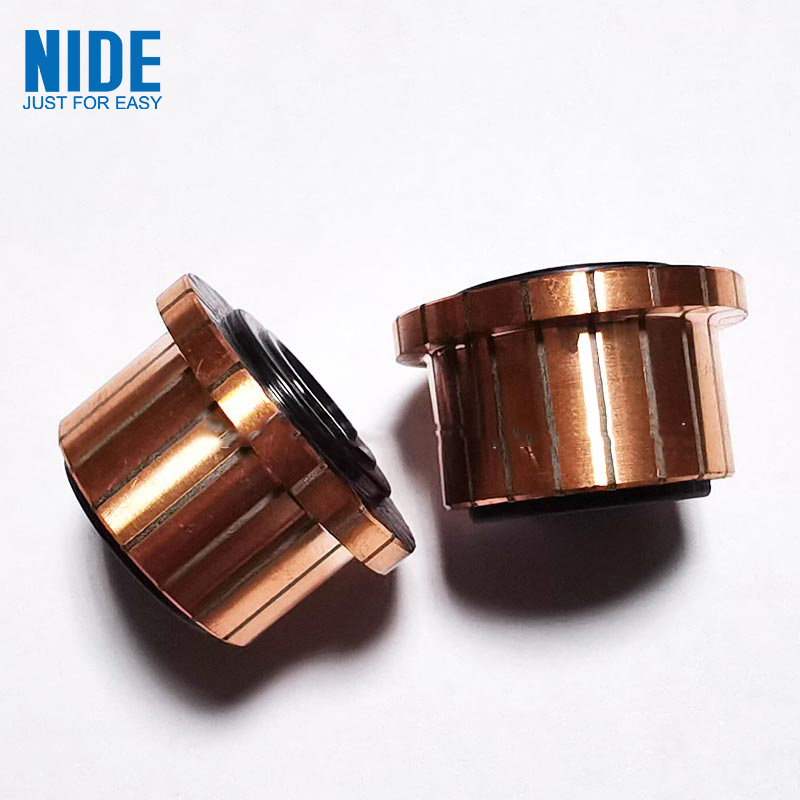

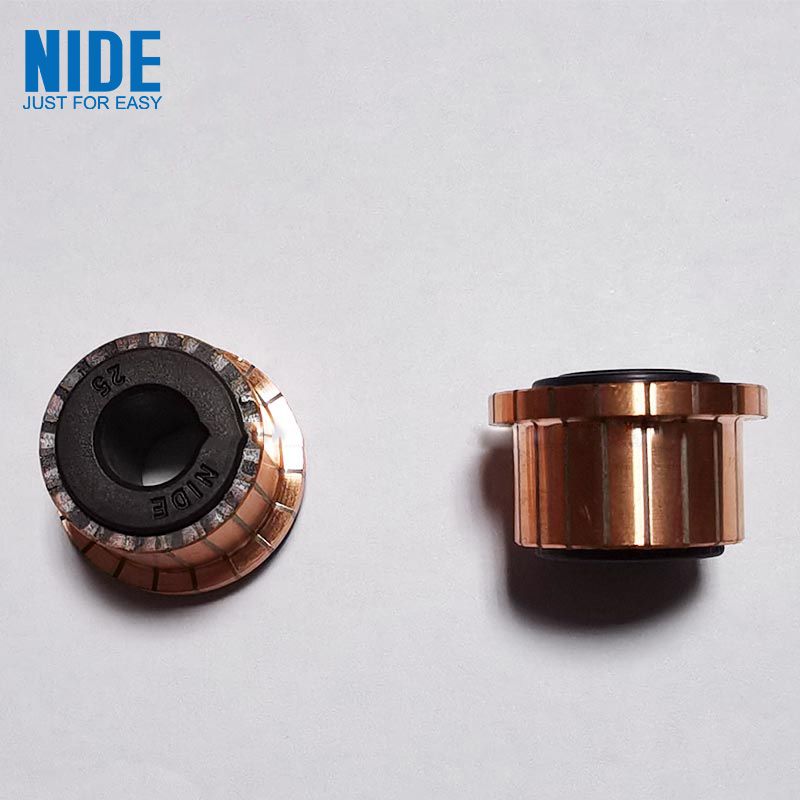

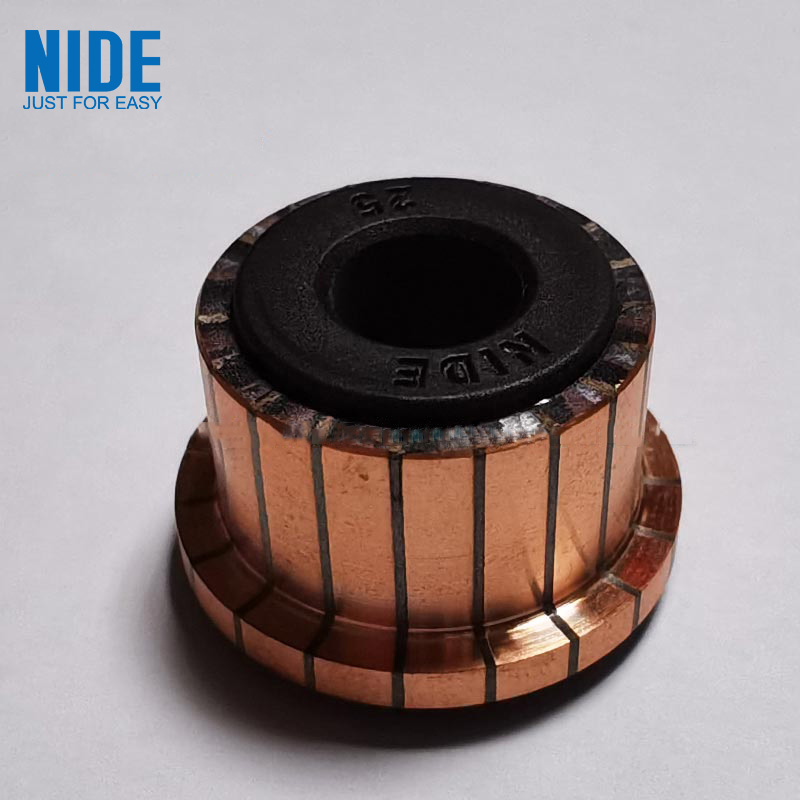

Ang Power Tools Segment commutator ay may kasamang plastic base at isang slot type commutating copper sheet. Ang tuktok ng slot type commutating copper sheet ay binibigyan ng welding wire step. Ang katabing slot type commutating copper sheets ay insulated at isolated sa pamamagitan ng mica sheets. Ang gitna ay may itaas na cylindrical na panloob na butas at isang mas mababang cylindrical na panloob na butas na magkakaugnay na nakaayos, at ang diameter ng butas ng itaas na cylindrical na butas ay mas maliit kaysa sa mas mababang cylindrical na butas,
Model No. |
OD(mm) |
ID(mm) |
Kabuuang taas(mm) |
Haba ng Segment(mm) |
Hook/Riser dia.(mm) |
Bar No. |
DZQC-RZ32-067 |
22.4 |
φ10 |
17 |
14.7 |
27.5 |
24 |
S-03067A |
22.4 |
φ12 |
17 |
14.7 |
17.4 |
24 |
S-03068 |
28.5 |
φ12 |
17.5 |
14 |
29.5 |
24 |
S-03068A |
29.5 |
φ12 |
17.5 |
14 |
29.7 |
24 |
S-03069 |
28.5 |
φ12 |
18.5 |
16 |
22.5 |
24 |
S-03070 |
37.5 |
φ13 |
27 |
24.2 |
45.5 |
32 |
S-03071 |
35.5 |
φ13 |
27.5 |
23 |
37.2 |
32 |
S-03074 |
28.3 |
φ12 |
20 |
17 |
29 |
24 |
S-03079 |
23 |
φ8 |
19 |
19 |
30.8 |
12 |
S-03080 |
20.5 |
φ10 |
15 |
14.1 |
26 |
10 |
S-03081 |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
QZQA-RZ12-081A |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
S-03082 |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03082A |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03083 |
23 |
φ9 |
15 |
13 |
24 |
24 |
S-03083A |
23 |
φ10 |
15 |
13 |
24 |
24 |
S-03084 |
23.2 |
φ8 |
17.5 |
17.3 |
30 |
14 |
S-03085 |
22.5 |
φ8 |
16 |
15 |
28.5 |
10 |
Ang Power Tools Segment commutator ay malawakang ginagamit sa industriya ng automotive, mga gamit sa bahay, mga power tool at iba pang larangan.
Ang Power Tools Segment commutator ay mayroongtampok ng Epektibong mapabuti ang mekanikal na lakas at overspeed na pagganap.
