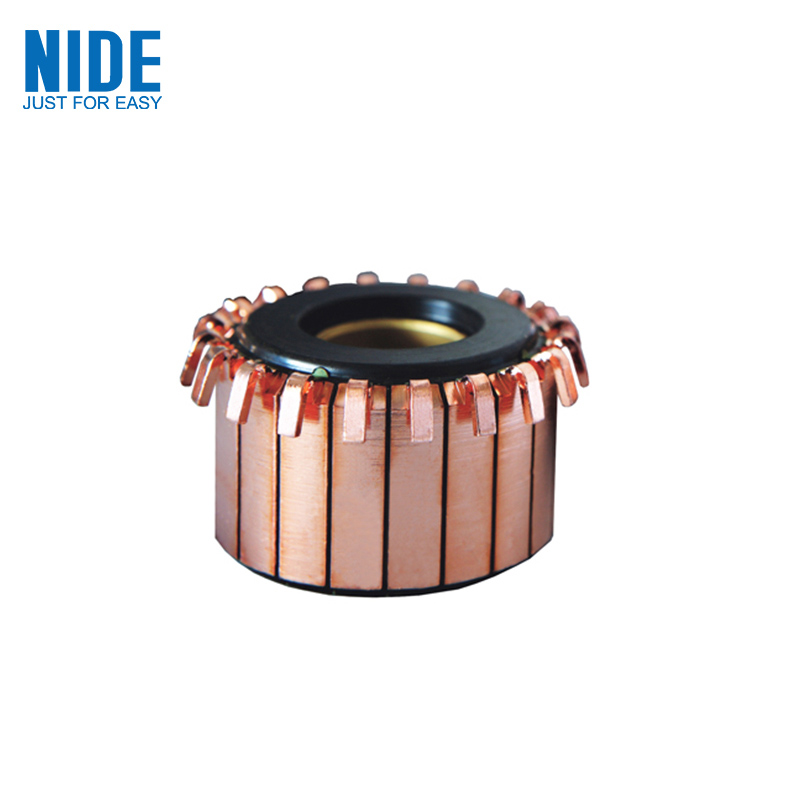

16 Segment Hight Quality Segment Hook Commutator Armature

Ang motor commutator ay angkop sa Single AC motor. Sinasaklaw ng NIDE commutator ang isang malawak na hanay, higit sa 1200 iba't ibang uri ng commutator, kabilang ang uri ng hook, uri ng riser, uri ng shell, uri ng planar, mula sa OD 4mm hanggang OD 150mm. Ang mga commutator ay malawakang inilalapat sa industriya ng sasakyan, mga power tool, mga gamit sa bahay, at iba pang mga motor. Makakatiyak kang bumili ng Single Motor Commutator Para sa AC Motor mula sa aming pabrika at mag-aalok kami sa iyo ng pinakamahusay na serbisyo pagkatapos ng pagbebenta at napapanahong paghahatid.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Single motor commutator para sa AC motor

1. Panimula ng Produkto

Ang Single motor commutator para sa AC motor ay Libre mula sa bula, bitak, o burr sa ibabaw.

Pagsusuri ng boltahe: bar to bar sa 500V, 1s, bar to bore sa 1500V, 1 min, nang walang breakdown o flashing.

Spin test: gawin ang spin test para sa commutator sa ilalim ng 140 centigrade, 5000RPM, 3min. Pagkatapos ng pagsubok, ang max deviation ng panlabas na diameter ay 0.015, ang bar at bar ay 0.005.

Insulation resistance: 500V, higit sa 50MÎ©

2.Product Parameter (Specification)

Bahagi Blg.	O.D (D)	I.D (d)	Kabuuang O D (D1)	Bar No(N)	Haba ng bar (L1)	Kabuuang haba (L)
JZQE-RS12-148	63	13.2	73	24	16	26.5
JZQE-RS12-148B	63	20	73	24	16	26.5
JZQE-RS12-148C	63	13.2	73	24	16	26.5
JZQE-RS12-149	40	15	43	43	10	18.2
JZQE-RS31-150	44	12.08		23	10	12.5
JZQE-RS31-150B	44	12.35		23	10	12.5
JZQE-RS31-150C	44	12.06		23	10	12.5
JZQE-RS31-150D	44.2	12.08		23	10	12.5
JZQE-RS31-150E	44	12		23	10	12.5
JZQE-RS12-151	47.6	13.2	57	16	14	24.5
JZQE-RS12-151B	47.6	13.2	57	16	14	22
JZQE-RS12-151C	47.6	13	57	16	14	24.5
JZQE-RS12-151D	47.6	13	57	16	14	22
JZQE-RS12-151E	47.6	13.4	57	16	14	24.5
JZQE-RS31-169	38	12.08		26	10	14.3
JZQE-RS12-193	74	33	85	81	12	12
JZQE-RS12-247	19.5	4		7	3	5.5
JZQE-RS12-326	49	13.2		16	14	15
JZQE-RS32-348	58	24.1		25
JZQE-RS32-464	20.5	5	25	8	5.7	8.5
JZQE-RS32-464B	20.5	5	24.7	8	5.7	8.5
JZQE-RS32-464C	20.5	5	24.7	8	5.7	8.5
JZQE-RS32-464D	20.5	5	25	8	5.7	8.5
JZQE-RS32-464E	20.5	5	25	8	5.7	8.5
JZQE-RS12-480	78	23		25	13	23
JZQE-RS32-508	20.5	3.175	25	8	4.2	8.5
JZQE-RS31-525	44.2	12.08		23	10	13
JZQE-RS31-525B	44.2	12.35		23	10	13
JZQE-RS31-525C	44.2	12		23	10	13
JZQE-RS32-555	20.5	3	24.7	8	5.7	8.6
JZQE-RS12-593	71.5	13.2	64	24	28	32.5
JZQE-RS11-608	52.5	16		19	6.5	16
JZQE-RS11-608B	52.5	16		19	6.5	16
JZQE-RS32-618	23	4	28.5	10	6.5	10
JZQE-RS32-618B	22.5	4	28	10	6.5	10
JZQE-RS32-651	47.6	13	56.5	16	12.5	18.5
JZQE-RS32-664	48	13.4	57.5	16	12.5	24.5
JZQE-RS12-688	59	24.1	58	25	34.9	22
JZQE-RS12-689	59	24.1	58	25	34.9	19.5
JZQE-RS32-717	47.6	13.3	56.5	16	12	24.77
JZQE-RS32-739	44.2	13.8		23	10	13
JZQA-RS12-752	31	11.5	40	21	25.5	28
JZQB-RS31-792	61	13.5		29	9	16
JZQE-RS31-796	44.2	9		23	10	12.5
JZQE-RS12-846	48.5	10.2	48.5	25	6	11
JZQE-RS32-854	47.6	13.2	56.6	16	7	22
JZQE-RS12-907	48.5	10.2	48.5	25	6	10
JZQE-RS12-926	64	20	60	31	5	17

3.Product Feature At Application

Ginagamit ang commutator na ito sa AC motor, single phase na motor, sasakyang motor, motorcycle starter motor, power tool motor at micro special na motor.
